Промышленные дозирующие насосы

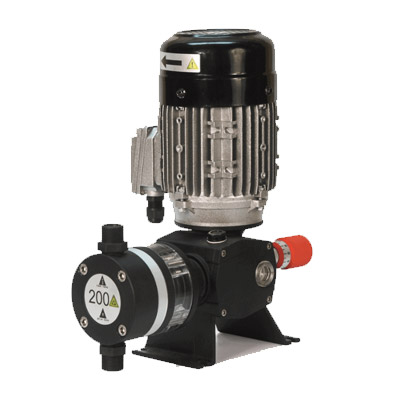

Дозирующий насос активно применяется в системах водоочистки, водоподготовки, пищевой, химической и фармацевтической промышленности. Он идеально подходит для сверхточной порционной подачи реагентов, коагулянтов, кислот, дезинфицирующих растворов, а также различных жидких добавок и концентратов. Главная особенность такого оборудования заключается в его способности строго контролировать объем выдаваемого продукта с минимальной погрешностью, полностью исключая перерасход дорогих компонентов. В зависимости от типа конструкции (плунжерные, механические мембранные или цифровые электромагнитные), эти агрегаты обеспечивают абсолютную герметичность процесса и могут настраиваться как вручную, так и автоматически через внешние контроллеры. Если говорить о технических возможностях, то эти устройства гарантируют точность дозирования с погрешностью не более 1%, способны создавать высокое рабочее давление до 100 бар и выше, а также поддерживают стабильную микроподачу от нескольких миллилитров до сотен литров в час.

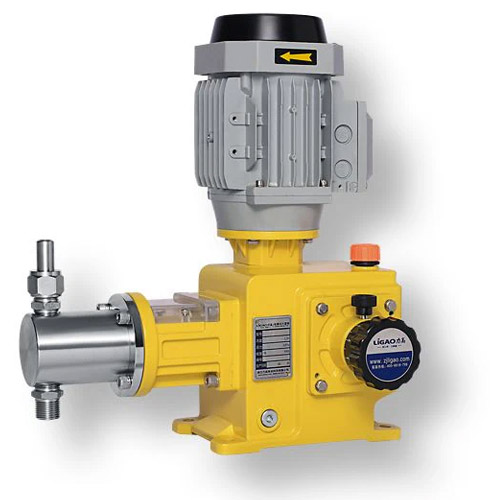

Поршневые насосы-дозаторы являются классическим решением для сверхточного дозирования жидких сред в условиях, требующих экстремально высокого противодавления. Они незаменимы в нефтегазовой, химической и энергетической промышленности, где применяются для контролируемой подачи реагентов, ингибиторов коррозии, дезинфицирующих составов и присадок в магистральные трубопроводы. Главная особенность такого оборудования заключается в жесткой конструкции вытеснителя: металлический или керамический поршень (плунжер) совершает возвратно-поступательные движения в рабочей камере, обеспечивая практически нулевую зависимость производительности от давления в системе. Этот агрегат обладает высочайшим механическим КПД и непревзойденной точностью циклической подачи, однако из-за наличия динамического уплотнения плунжера требует контроля при работе с кристаллизующимися и абразивными средами. Если говорить о технических возможностях, то эти устройства обеспечивают точность дозирования с погрешностью в пределах $\pm1\%$, способны развивать колоссальное рабочее давление до 100–400 бар (в специсполнениях выше) и гарантируют стабильный регулируемый расход для самых жестких технологических регламентов.
| Характеристика | Значение |
| Тип оборудования | Поршневой насос-дозатор |
| Производительность | от 1 до 230 л/ч |
| Точность дозации | 1% (в диапазоне 30-100%) |
| Давление | до 400 бар (не зависит от производительности) |
| Проточная часть | AISI304 / AISI316L |
| Уплотнение | PTFE |
| Доступные приводы | Привод 1х220В / Взрывобезопасное исполнение |

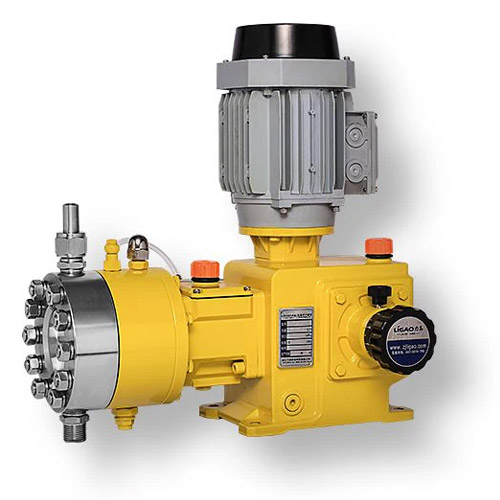

Гидравлические мембранные насосы-дозаторы сочетают в себе предельную точность поршневых агрегатов и абсолютную герметичность классических мембранных систем. Они активно применяются в критически важных процессах фармацевтической, пищевой, нефтехимической и атомной отраслей для безопасной подачи высокотоксичных, радиоактивных, едких, горючих или стерильных жидкостей, где любые утечки полностью исключены. Главная особенность такого оборудования заключается в том, что поршень не контактирует с перекачиваемой средой напрямую: он перемещает гидравлическое масло, которое, в свою очередь, равномерно воздействует на гибкую мембрану. Такая схема полностью разгружает диафрагму от перепадов давления, предотвращает ее преждевременный износ и защищает механизм от агрессивного воздействия химии даже в случае аварийного разрыва. Если говорить о технических возможностях, то гидравлические дозаторы обеспечивают эталонную точность дозирования, стабильно работают при давлении до 100–250 бар, полностью исключают попадание продукта в окружающую среду и обладают кратно увеличенным ресурсом непрерывной эксплуатации по сравнению с механическими аналогами.
| Характеристика | Значение |
| Тип оборудования | Гидравлический насос-дозатор |
| Производительность | от 1 до 210 л/ч |
| Точность дозации | 1% (в диапазоне 30-100%) |
| Давление | до 600 бар (не зависит от производительности) |
| Проточная часть | AISI304 / AISI316L |
| Базовая комплектация | Клапаны безопасности, спуска воздуха и заправки |
| Дополнительные опции | Двойная мембрана с датчиком разрыва / Взрывобезопасный привод |
Главное отличие заключается в типе привода. Пневматические модели работают исключительно от сжатого воздуха (компрессора), что делает их на 100% взрывозащищенными и пожаробезопасными «из коробки». Электрические модели подключаются напрямую к сети и требуют гораздо меньше энергоресурсов предприятия, являясь более экономичной альтернативой там, где нет готовой воздушной линии.
Да, обе модификации мембранных насосов объемного типа не боятся работы в режиме «сухого хода». В их конструкции отсутствуют жестко трущиеся динамические уплотнения вала, которые могли бы перегреться и выйти из строя при отсутствии перекачиваемого продукта.
В пневматических насосах регулировка происходит максимально просто — изменением объема или давления подаваемого сжатого воздуха с помощью обычного воздушного редуктора. В электрических моделях управление потоком и скоростью ходов мембраны осуществляется с помощью подключения частотного преобразователя (инвертора) к электродвигателю.
Да, это одно из их ключевых назначений. Конструкция проточной части позволяет перекачивать вязкие продукты (до 10 000 сСт) и свободно пропускать через клапаны твердые и абразивные включения диаметром до 9,2 мм без повреждения внутренних узлов насоса.
Материал корпуса и внутренних элементов подбирается индивидуально под вашу задачу. Для концентрированных кислот и щелочей используются химически стойкие пластики (полипропилен PP или фторопласт PVDF). Для растворителей, нефтепродуктов и спиртов подходят металлы — алюминий, чугун или нержавеющая сталь (AISI 304/316L). При подборе наши инженеры сверяют каждый компонент с официальными таблицами химической совместимости.
В поршневом (плунжерном) насосе поршень напрямую контактирует с перекачиваемой химией и выталкивает ее из камеры. В гидравлическом насосе поршень толкает масло, а масло уже приводит в движение гибкую мембрану, которая изолирует перекачиваемую среду. То есть в гидравлике полностью исключен контакт движущихся металлических частей с агрессивным продуктом.
Да, это их ключевая особенность как насосов объемного типа. В отличие от центробежных агрегатов, где напор сильно зависит от расхода, поршневые и гидравлические дозаторы выдают стабильно жесткое давление (вплоть до 400–600 бар), даже если вы настроили микроподачу на уровне всего 5–10% от максимальной мощности.
Однозначно гидравлический. Из-за отсутствия подвижных уплотнений на стыке с продуктом он обеспечивает 100% герметичность. Более того, на него можно установить опцию двойной мембраны с датчиком разрыва — если первая диафрагма повредится, датчик сразу подаст сигнал на пульт, но насос продолжит работать на второй (дублирующей) мембране без утечки химии в цех.
Нежелательно. Поскольку поршень плотно подогнан к стенкам цилиндра, абразивные частицы или кристаллизующийся осадок быстро поцарапают металл или керамику, что приведет к потере герметичности уплотнений и падению точности. Для загрязненных и кристаллизующихся сред гораздо лучше подходит гидравлический мембранный дозатор.
Регулировка возможна двумя путями. Базовый — механическое изменение длины хода поршня с помощью микрометрического винта на корпусе (ручным способом или через сервопривод). Автоматический — изменение частоты ходов поршня за счет подключения электродвигателя к частотному преобразователю (ЧП), что позволяет гибко встраивать насос в автоматические линии управления (АСУ ТП).
Главное отличие — материалы и конструкция проточной части. Водяные насосы быстро разрушаются от коррозии при контакте с агрессивными средами. Проточная часть химических насосов изготавливается из химически стойких полимеров (PP, PVDF, PTFE) или специальных сплавов и нержавеющих сталей (AISI 316L, хастеллой). Кроме того, в них особое внимание уделяется герметичности, чтобы исключить утечку токсичных и опасных продуктов наружу.
Насосы с магнитной муфтой обеспечивают 100% герметичность, так как в них полностью отсутствует динамическое уплотнение вала (через которое чаще всего и происходят утечки). Крутящий момент от электродвигателя передается на рабочее колесо через стенку герметичного стакана с помощью системы внешних и внутренних магнитов. Это эталонное решение для перекачивания самых опасных, едких, токсичных и легковоспламеняющихся жидкостей.
Для жидкостей с твердыми частицами, шламов и химических отходов отлично подходят мембранные (диафрагменные) насосы, а также центробежные насосы со специальным типом рабочего колеса (например, открытым или вихревым Vortex) и износостойким торцевым уплотнением (карбид кремния). Насосы с магнитной муфтой для абразивов не подходят, так как частицы могут заклинить внутренний магнитный подшипник.
Выбор зависит от химической формулы среды, ее концентрации и рабочей температуры. Например, для концентрированной серной кислоты часто подходят фторопласт (PTFE) или специальные сплавы, а для щелочей — полипропилен (PP) или нержавеющая сталь. Подбор осуществляется строго по официальным таблицам химической совместимости материалов. При проектировании инженеры также учитывают вязкость и плотность среды, так как кислоты часто значительно тяжелее воды.
Классические центробежные химические насосы требуют предварительного залива проточной части и не умеют забирать жидкость «из сухой трубы». Если вам нужно поднимать химикаты из заглубленных резервуаров, еврокубов или цистерн снизу вверх, используются либо специализированные самовсасывающие центробежные серии, либо объемные насосы — мембранные (пневматические/электрические) и перистальтические.
Разница заключается в геометрии рабочих органов и бережности перекачки. В шестеренном насосе жидкость переносят зубья двух шестерен, что создает более жесткое механическое воздействие и пульсацию. В винтовом насосе продукт перемещается вдоль оси вращения винтов (шнеков) внутри замкнутых полостей. Винтовые насосы обеспечивают идеально плавный, ламинарный поток без пульсаций и гораздо бережнее работают с продуктами, чувствительными к сдвигу и перемешиванию.
Оба типа отлично подходят для вязких сред, но винтовые (особенно одновинтовые или шнековые) считаются абсолютными лидерами в работе с тяжелыми, густыми и пастообразными массами (мазут, битум, патока, кремы, сапропель) вязкостью вплоть до 1 000 000 сСт. Шестеренные насосы идеальны для жидкостей средней и высокой вязкости (масла, смазки, дизельное топливо, шоколад) до 100 000 сСт, но требуют, чтобы среда обладала хорошими смазывающими свойствами.
Винтовые насосы справляются с этим отлично. Благодаря эластичной стальной или резиновой обойме (статору) они могут свободно пропускать крупные и абразивные включения без заклинивания. Шестеренные насосы, напротив, критически чувствительны к механическим примесям. Твердые частицы быстро стачивают зубья шестерен и царапают внутренние стенки корпуса, что приводит к мгновенной потере давления и поломке.
Нет, сухой ход для них губителен. В шестеренных насосах перекачиваемая среда одновременно служит смазкой для трущихся элементов. В винтовых насосах трение винта (ротора) о резиновую обойму (статор) без жидкости вызывает моментальный перегрев и выгорание резины. Для защиты от сухого хода на них обязательно устанавливают специальные датчики температуры или реле давления.
Поскольку это насосы объемного типа, их производительность строго пропорциональна скорости вращения вала. Самый эффективный и правильный способ регулировки потока — установка частотного преобразователя (ЧП) на электродвигатель. Изменяя частоту тока, можно с точностью до литра настраивать объем подачи, при этом рабочее давление насоса останется стабильно высоким.
Жидкость поступает в центр вращающегося рабочего колеса (крыльчатки) вдоль его оси. Лопатки колеса раскручивают жидкость, и под действием центробежной силы она отбрасывается к периферии корпуса, имеющего форму улитки. Там кинетическая энергия движения превращается в статическое давление, и кинетический поток под напором выталкивается в напорный патрубок.
Большинство стандартных центробежных насосов не являются самовсасывающими. Плотность воздуха в тысячи раз меньше плотности воды, поэтому центробежной силы, создаваемой при вращении крыльчатки в воздушной среде, просто недостаточно для создания нужного разрежения и поднятия жидкости. Перед каждым пуском такого насоса его корпус и подводящий трубопровод необходимо полностью заливать жидкостью.
Кавитация — это процесс образования пузырьков пара в местах, где давление жидкости падает ниже давления ее насыщенного пара (обычно у входа на рабочее колесо), с их последующим лавинообразным схлопыванием в зоне повышенного давления. Схлопывание пузырьков сопровождается мощными микровзрывами и гидравлическими ударами. Это приводит к быстрому разрушению (выкрашиванию) металла крыльчатки, сильной вибрации, шуму и падению КПД насоса.
В одноступенчатом насосе установлено только одно рабочее колесо — это простое решение для задач, где нужен большой объем перекачки при сравнительно небольшом или среднем напоре. В многоступенчатых моделях на одном валу последовательно установлены несколько колес: жидкость переходит из одной ступени в другую, и каждая последующая ступень увеличивает напор. Это позволяет добиваться огромного давления на выходе при сохранении компактных габаритов.
Они не предназначены для работы с высоковязкими средами (густые масла, клеи, пасты) и жидкостями с большим содержанием крупных твердых абразивных частиц. При росте вязкости у центробежных машин резко падают производительность и напор, а потребляемая мощность двигателя критически возрастает, что ведет к перегрузке. Для таких задач намного эффективнее использовать насосы объемного типа (винтовые, шестеренные или мембранные).
Главное отличие заключается в их способности работать с твердыми включениями и волокнистыми структурами. Дренажные насосы предназначены для перекачивания чистой или умеренно грязной воды с песком, мелкими камнями и грунтовыми примесями. Фекальные насосы разработаны для густых сточных вод, содержащих крупные органические отходы, длинноволокнистые включения (тряпки, салфетки, средства гигиены), которые обычный дренажный насос мгновенно забьют и выведут из строя.
Измельчитель (режущий механизм) — это специальный нож, установленный на входе в насос прямо перед рабочим колесом. Он на высокой скорости перемалывает крупные бытовые отходы, бумагу и ткань в однородную кашицу, которая затем легко проходит по узким трубам малого диаметра (от 32–50 мм) без риска образования засоров. Нож необходим, если в стоки гарантированно попадает бытовой мусор. Если насос откачивает только серые стоки или отстоявшуюся жидкость из септика, достаточно фекального насоса со свободным вихревым колесом (Vortex) без ножа.
Основные материалы — пластик, нержавеющая сталь и чугун.
Пластиковые корпуса легкие, не подвержены коррозии и подходят для бытового сезонного дренажа.
Нержавеющая сталь прочнее и долговечнее, отлично переносит агрессивные химические среды (например, стоки со стиральными порошками).
Чугун — эталон для тяжелых фекальных и промышленных насосов. Чугунные агрегаты тяжелые, устойчиво стоят на дне резервуара, эффективно отводят тепло от двигателя и максимально устойчивы к механическому износу от песка и камней.
Большинство стандартных погружных насосов оставляют на дне слой воды толщиной от 2 до 5 см, так как их заборные отверстия находятся снизу корпуса, но слегка приподняты для защиты от заиливания. Если вам нужно откачать воду практически в ноль, используются специализированные дренажные насосы «сухого плоскодонного всасывания» (клининговые насосы). Они способны собирать воду со дна до уровня всего в 1–3 мм, оставляя после себя буквально мокрый след, который легко убрать тряпкой.
Поплавок выполняет роль автоматического датчика уровня воды и защиты от сухого хода. Когда уровень жидкости в приямке или резервуаре поднимается, поплавок всплывает и замыкает контакты, запуская насос. По мере откачки воды поплавок опускается вниз, и при достижении критического минимума автоматически отключает двигатель. Это предотвращает перегрев и сгорание мотора, так как погружные насосы охлаждаются за счет жидкости, в которую они опущены.
Принцип работы основан на эффекте «перистальтики» — волнообразного сжатия. Внутри круглого корпуса насоса уложен эластичный шланг (трубка). В центре вращается ротор с прижимными роликами или башмаками. Вращаясь, они поочередно пережимают шланг и проталкивают заключенную в нем порцию жидкости от входа к выходу. За роликом шланг распрямляется, создавая вакуум, благодаря чему происходит непрерывное самовсасывание новой порции продукта.
Главная фишка — абсолютная изолированность перекачиваемой среды. Жидкость контактирует исключительно с внутренней поверхностью эластичного шланга. Она вообще не соприкасается с металлическими частями, деталями корпуса, механическими уплотнениями или клапанами насоса. Это полностью исключает утечки, а также делает насос идеальным для сред, требующих максимальной стерильности или сверхвысокой химической стойкости.
Они незаменимы для трех категорий сред:
Абразивные и вязкие растворы: строительные смеси, шлам, известковое молоко, пасты, глазурь. В них нет клапанов, которые могли бы забиться.
Сдвигочувствительные и хрупкие продукты: йогурты с ягодами, яичный желток, полимеры, живые клеточные культуры. Насос перекачивает их максимально бережно, не перемалывая и не разрушая структуру.
Агрессивная химия и дозирование: концентрированные кислоты, коагулянты, флокулянты.
Единственная изнашиваемая деталь — это сам рабочий шланг (трубка). Из-за постоянного циклического сжатия роликами материал со временем теряет эластичность и разрушается. Срок службы шланга зависит от рабочего давления, скорости вращения ротора и химической совместимости с продуктом (в среднем от 1000 до 5000 часов работы). Огромный плюс в том, что обслуживание насоса заключается лишь в быстрой замене трубки без демонтажа всего агрегата с линии.
Да, и справляется с этим лучше большинства других насосов. Он может работать всухую неограниченное время, поскольку ролики смазываются специальной силиконовой смазкой внутри корпуса, а сам шланг не перегревается от отсутствия жидкости. Благодаря жесткому пережатию трубки насос создает глубокий вакуум и способен самостоятельно поднимать и затягивать даже очень густую жидкость с глубины до 7–9 метров без предварительного залива проточной части.
В эту группу входит вспомогательное и специализированное инженерное оборудование, которое работает в связке с насосами или дополняет их. Сюда относятся установки для безразборной промывки теплообменников и котлов (CIP-мойки), погружные мешалки для резервуаров, промышленные фильтровальные станции, а также автономные дизельные или бензиновые мотопомпы большой мощности для аварийных работ.
Погружные промышленные мешалки незаменимы на очистных сооружениях, в биогазовых комплексах и на химических производствах. Их главная задача — создавать направленный поток жидкости в больших резервуарах, чтобы предотвратить выпадение осадка, расслоение жидкостей или образование ледяной корки. Без мешалки тяжелые фракции быстро забьют дно емкости, а заборные патрубки насосов моментально засорятся, что приведет к остановке всей технологической линии.
Это мобильные или стационарные комплексы, состоящие из химически стойкого бака, реверсивного насоса и системы шлангов. Установка подключается к контуру теплообменника или отопительной системы, после чего насос циклически горит по кругу специальный химический раствор (на основе кислот или щелочей). Наличие функции реверса позволяет менять направление потока реагента, что помогает в разы быстрее разрушать и вымывать застарелую накипь, известковые отложения и ржавчину без разборки самого аппарата.
Мотопомпа — это полностью автономный агрегат, совмещенный с бензиновым или дизельным двигателем внутреннего сгорания на единой прочной раме. Ей не нужно подключение к электросети, что делает ее идеальной для работы в полевых условиях, на строительных площадках или при ликвидации аварий. Промышленные мотопомпы имеют усиленную конструкцию проточной части (часто из износостойкого чугуна) и способны перекачивать сильно загрязненную воду с камнями, ветками и грязью диаметром до 25–30 мм.
Промышленные фильтровальные установки (рукавные, картриджные или дисковые) монтируются в систему перед насосным оборудованием или финишными точками розлива. Они защищают дорогостоящие насосы от механического износа абразивными частицами, продлевают жизнь торцевым уплотнениям и обеспечивают требуемую чистоту готового технологического продукта (например, лаков, красок, масел или пищевых ингредиентов).
